Inspección de tela en línea: guía técnica para calidad textil

La inspección de tela en línea es el proceso de detectar, clasificar y registrar defectos textiles rollo por rollo y metro por metro mientras la tela avanza en producción, combinando desde revisión visual hasta cámaras de visión artificial conectadas a un sistema de trazabilidad. El objetivo operativo es simple: detener el defecto antes de que llegue a la sala de corte o al cliente, y dejar un registro auditable que respalde cada decisión de calidad.

• Inspección manual optimizada: mejorar mesas de luz, formación de inspectores y aplicar de forma disciplinada el Sistema de 4 Puntos (ASTM D5430) para estandarizar criterios de aceptación.
• Retrofit con visión artificial: instalar cámaras y software de clasificación de defectos sobre las máquinas existentes, sin sustituir la línea completa.
• Inspección integrada con ERP/Quality: conectar la detección (manual o automática) a un sistema que genere trazabilidad por rollo, bloquee lotes defectuosos y alimente dashboards de calidad en tiempo real.

Consejo profesional: si nunca ha aplicado un sistema formal de puntuación, empiece por un piloto de una sola línea durante dos semanas antes de decidir entre retrofit manual o visión artificial. Los datos de ese piloto, junto con pruebas de laboratorio de solidez del color en muestras críticas, le dirán si el problema es de detección o de proceso aguas arriba.

Puntos clave

La inspección de tela en línea reduce rechazo y mejora trazabilidad cuando combina el Sistema de 4 Puntos, tecnología adecuada al defecto prioritario y conexión directa con el ERP de planta.

Punto	Detalles
Empiece con un piloto acotado	Valide en una sola línea durante dos a cuatro semanas antes de escalar la inversión.
Use el Sistema de 4 Puntos como criterio común	Pacte por escrito el umbral de puntos por 100 metros con proveedor o cliente antes de instalar cámaras.
Combine inspección en línea con laboratorio	Derive a laboratorio solidez del color, estabilidad dimensional y análisis químico que la cámara no detecta.
Mida desde el día uno	Controle puntos por 100 metros, porcentaje de rollos rechazados y tasa de defecto por línea.
Conecte la detección con el sistema de gestión	Datamonplus integra inspección, trazabilidad por rollo y dashboards de calidad dentro de un mismo ERP textil.

Tabla de contenidos

• Por qué invertir en inspección de tela en línea: beneficios y límites reales
• Qué defectos detecta la inspección en línea, y cuáles se le escapan
• Métodos y tecnologías: de la mesa de inspección a la visión artificial
• Cómo aplicar el Sistema de 4 Puntos (ASTM D5430) en la línea
• Plan operativo para implementar inspección en línea, paso a paso
• Cuándo enviar muestras al laboratorio, y qué pruebas pedir
• Qué métricas medir para convertir datos en mejora continua
• Cómo conectar la inspección con el ERP: trazabilidad y valor de negocio
• Errores frecuentes en proyectos de inspección en línea (y cómo evitarlos)
• Checklist operativo rápido antes y durante el piloto
• Cómo estimar el coste y el retorno de una instalación de inspección
• Cómo dar el siguiente paso: integrar inspección con un ERP textil
• Fuentes

Por qué invertir en inspección de tela en línea: beneficios y límites reales

La inspección en línea reduce el desperdicio porque detecta el defecto en el momento en que se produce, no varias horas o días después cuando ya se han tejido cientos de metros defectuosos encima. Esa detección temprana mejora el rendimiento (yield) porque permite ajustar el telar o la máquina de acabado antes de que el problema se repita en todo el rollo. También construye trazabilidad por rollo, algo que resulta decisivo cuando un cliente reclama un defecto meses después del envío.

Dicho esto, la inspección en línea tiene límites que conviene aceptar desde el principio. Detecta defectos visibles en superficie, tejido y color, pero no revela si la tela va a perder color tras cinco lavados, ni si cumple los umbrales químicos exigidos por normativas como REACH. Esos atributos exigen pruebas de laboratorio específicas, con equipos y protocolos que ninguna cámara de línea replica hoy.

Antes de invertir, compare beneficios frente a costes con esta lógica rápida:

• A favor: menos scrap, menos reclamos de cliente, decisiones de proceso basadas en datos y no en percepción del inspector.
• En contra: coste inicial de hardware o formación, curva de aprendizaje del equipo, necesidad de mantenimiento y calibración periódica.
• Punto de equilibrio típico: plantas con alto volumen de exportación o clientes exigentes recuperan la inversión más rápido que plantas de bajo volumen y mercado interno.

Desde el primer día, el equipo de calidad debería monitorear al menos tres indicadores: puntos acumulados por 100 metros, porcentaje de rollos que superan el umbral de rechazo y tipo de defecto más frecuente por línea. Sin esos tres datos, cualquier inversión en inspección se queda ciega.

Qué defectos detecta la inspección en línea, y cuáles se le escapan

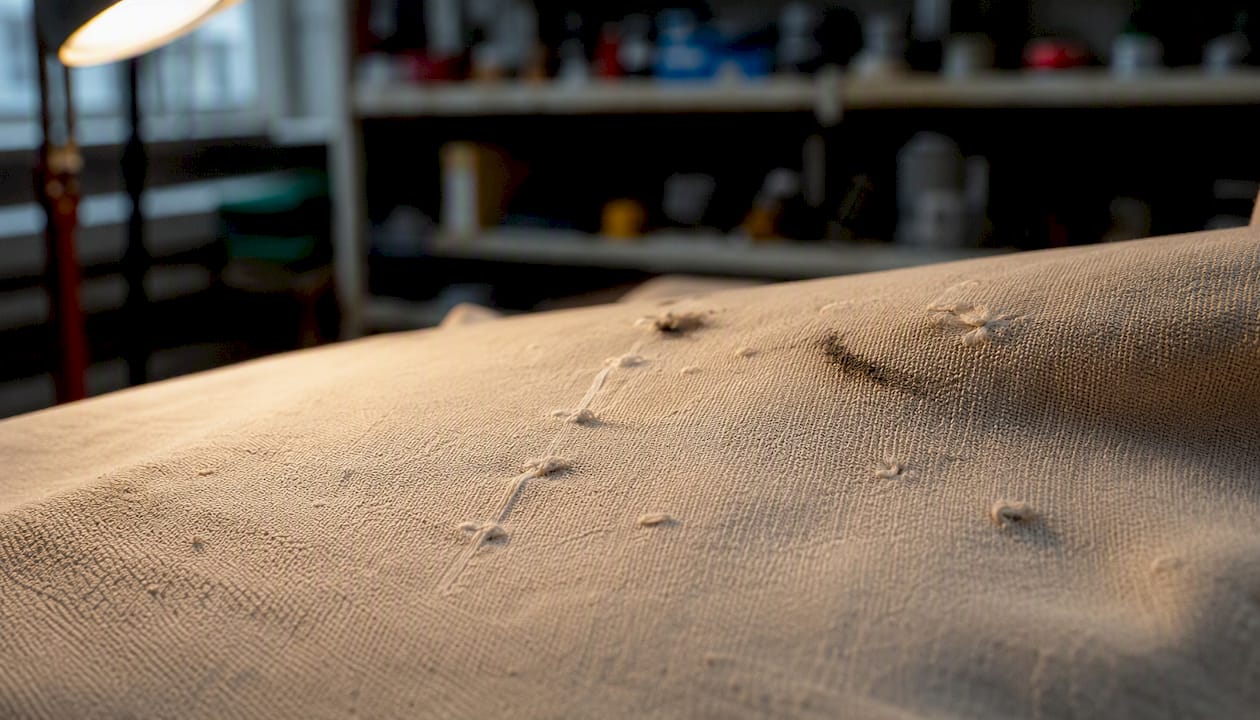

No todos los defectos textiles se comportan igual frente a una cámara o un inspector humano. Conviene separarlos en categorías porque cada una exige un ajuste distinto de iluminación, resolución o frecuencia de muestreo.

Los defectos de tejido son los más comunes y también los más fáciles de automatizar: pasadas faltantes, hilos rotos, nudos visibles y salidas de trama o urdimbre. Una cámara line scan bien calibrada los detecta con más consistencia que un ojo humano después de ocho horas de turno.

Los defectos de superficie y acabado incluyen manchas de aceite, pelusas, enganches y pilling. Estos requieren buena resolución óptica y, en telas oscuras, iluminación rasante para que el contraste sea suficiente.

Los defectos de estampado y color son más traicioneros: desregistro de colores, bandas de tono, barré y variaciones entre bobinas del mismo lote. Aquí la cámara necesita calibración cromática constante, porque un cambio de temperatura de color en la iluminación ambiental puede generar falsos positivos.

Los defectos dimensionales, como variación de ancho o irregularidades de orillo, se detectan mejor con sensores láser o de contacto óptico sincronizados con la velocidad de la línea, no con cámaras de imagen pura.

La inspección visual en línea, por avanzada que sea, no sustituye al laboratorio quando se trata de solidez del color tras lavado, contaminantes químicos o migración de colorantes. Esos atributos solo se confirman con ensayos acreditados bajo protocolos como ISO 17025.

Si su planta exporta a mercados con normativa estricta de sustancias restringidas, asuma que la inspección en línea es la primera línea de defensa, no la única.

Métodos y tecnologías: de la mesa de inspección a la visión artificial

La inspección manual sigue siendo el punto de partida en la mayoría de plantas. Un operario revisa la tela sobre una mesa de luz, a velocidad reducida, y marca defectos con tiza o etiqueta. Funciona, pero captura de forma parcial: la fatiga visual después de varias horas reduce la tasa de detección, y la subjetividad entre inspectores genera criterios inconsistentes de un turno a otro.

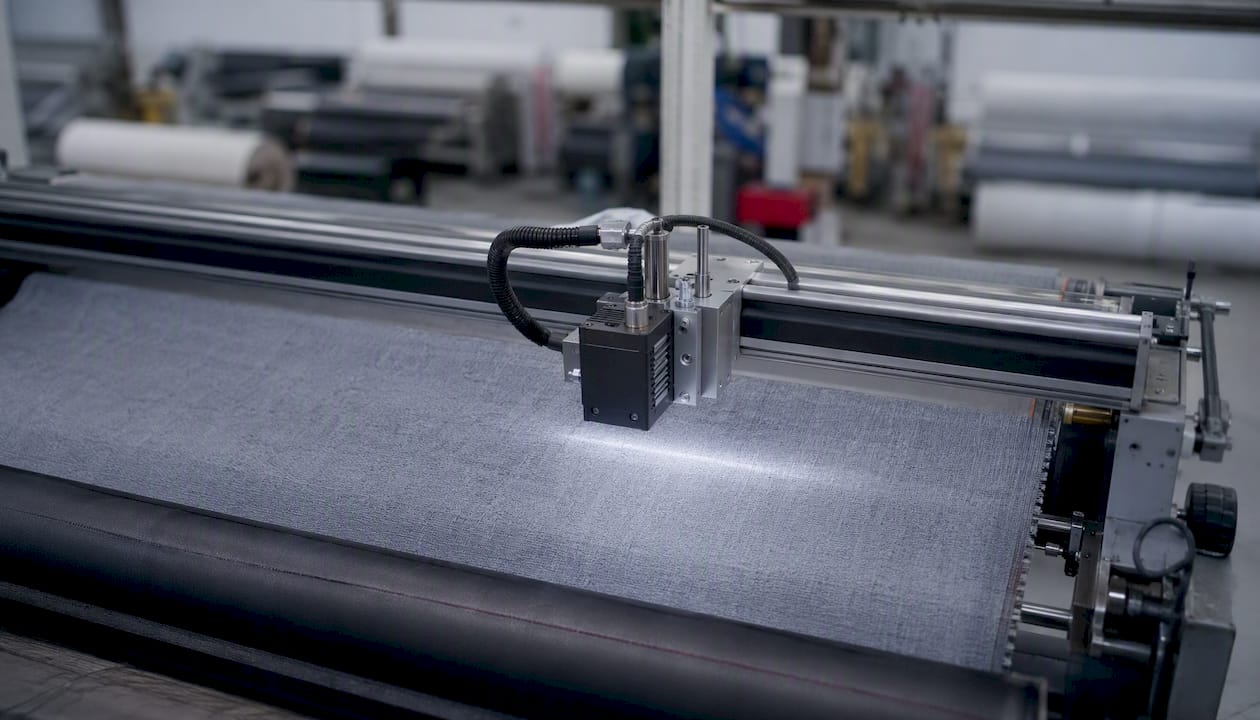

Las cámaras line scan cambian esa ecuación. Capturan la tela línea por línea a alta velocidad, sincronizadas con el desenrollador, y alimentan modelos de aprendizaje profundo entrenados para clasificar el defecto por tipo y severidad. Sistemas como INVISPEC de Lenzing Instruments escanean la banda sin contacto y detectan defectos de tamaños diversos, generando un registro digital asociado al rollo. Otros proveedores, como Cognex, aplican visión artificial industrial adaptada a inspección textil con clasificación automática de severidad.

La decisión entre retrofit y solución integrada depende de tres factores: compatibilidad mecánica con la mesa o inspectora actual, tiempo de instalación disponible y presupuesto. Un retrofit añade cámaras y software sobre el equipo existente, con menor inversión inicial pero también menor integración nativa. Una solución integrada llega con hardware y software diseñados juntos, más caro pero con menos fricción de configuración.

• La iluminación debe ser uniforme y sin reflejos, con opciones rasantes para telas texturizadas y frontal para telas planas.
• La resolución de cámara debe ajustarse al defecto más pequeño que necesite detectar, no al promedio.
• La velocidad de línea determina el tipo de cámara: a más velocidad, más necesidad de sensores line scan frente a area scan.
• La sincronización con el encoder del desenrollador evita que el sistema pierda la posición exacta del defecto en metros.

Cualquier inversión en visión artificial que no defina antes sus reglas de clasificación por severidad termina generando alertas que nadie revisa. El criterio de clasificación, no la cámara, es lo que decide si el sistema es útil.

Independientemente de la tecnología elegida, el resultado final debe alimentar el mismo lenguaje común de calidad: el Sistema de 4 Puntos, que veremos a continuación con su fórmula de cálculo.

Cómo aplicar el Sistema de 4 Puntos (ASTM D5430) en la línea

El estándar ASTM D5430, conocido como Sistema de 4 Puntos, asigna una penalización de 1 a 4 puntos según el tamaño del defecto detectado, sin importar si la detección fue manual o automática. Es el lenguaje común entre proveedor y cliente para decidir si un rollo se acepta, se reprocesa o se rechaza.

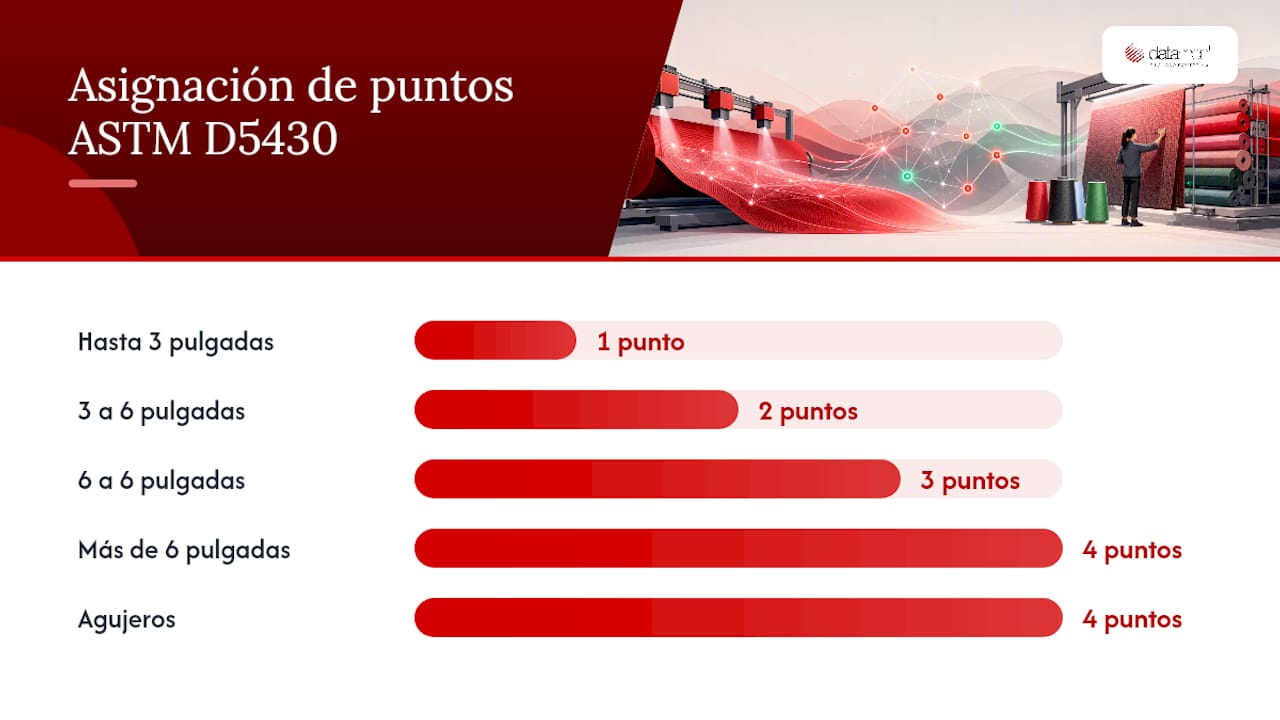

La regla de asignación es la siguiente:

Tamaño del defecto	Puntos asignados
Hasta 3 pulgadas	1 punto
De 3 a 6 pulgadas	2 puntos
De 6 a 6 pulgadas	3 puntos
Más de 6 pulgadas	4 puntos

Un mismo defecto nunca puede superar los 4 puntos, incluso si su longitud es excepcionalmente grande, y los agujeros se asignan directamente con 4 puntos por el riesgo que representan para el corte. Los defectos continuos, como una salida de trama que recorre varios metros, se contabilizan de forma proporcional a su longitud lineal.

La fórmula de conversión a puntos por 100 yardas es:

(Puntos totales × 100) / Longitud total inspeccionada en yardas = Puntos por 100 yardas

Un ejemplo práctico: un rollo de 150 yardas acumula 12 puntos tras la inspección. El cálculo sería (12 × 100) / 150 = 8 puntos por 100 yardas, muy por debajo del umbral típico de aceptación de menos de 40 puntos por cada 100 yardas lineales. Ese mismo rollo, con 65 puntos acumulados en la misma longitud, arrojaría 43,3 puntos por 100 yardas, por encima del límite y candidato a rechazo o reproceso.

El umbral de 40 puntos es una referencia de sector, no una ley universal. Cada relación comercial debería pactar por escrito su propio límite y las categorías asociadas: grado A para tela de primera calidad, grado B para tela con defectos menores aceptables en ciertos usos, y grado C o rechazo para tela fuera de especificación. Sin ese acuerdo previo, cada disputa de calidad se convierte en una negociación desde cero.

Plan operativo para implementar inspección en línea, paso a paso

Implementar inspección en línea no es instalar una cámara y esperar resultados. Requiere una secuencia disciplinada que reduzca el riesgo de un despliegue fallido y genere confianza en el equipo de planta.

1. Analice la necesidad real: identifique qué tipo de defecto genera más rechazo hoy y en qué punto del proceso aparece con más frecuencia.
2. Ejecute un piloto en una sola línea: durante dos a cuatro semanas, mida la tasa de detección actual antes de cambiar nada.
3. Ajuste cámaras e iluminación: calibre resolución, ángulo y tipo de luz según el defecto prioritario detectado en el piloto.
4. Valide con muestras conocidas: pase rollos con defectos ya documentados para confirmar que el sistema los detecta de forma consistente.
5. Documente procedimientos operativos (SOP) y forme a los operarios en el nuevo flujo de trabajo, incluyendo qué hacer ante una alerta.
6. Despliegue progresivo: extienda a más líneas solo después de validar estabilidad en la primera.

La posición de cámaras o sensores debe permitir ver la tela completamente extendida, sin arrugas ni pliegues que generen sombras falsas. La sincronización con el desenrollador es tan importante como la óptica: si el sistema pierde la referencia de metros, el marcado de defectos pierde precisión.

El protocolo de marcado también merece atención. Algunas plantas siguen usando marcado físico en el orillo, otras migran a tags RFID o coordenadas digitales por metro que la sala de corte puede consultar directamente. Esta segunda opción evita que el operario de corte tenga que buscar visualmente la marca física, lo que acelera el proceso y reduce errores.

Consejo profesional: *nunca acepte un modelo de inteligencia artificial sin un periodo de validación cruzada frente a inspectores humanos.

Consejo profesional: calibre la iluminación al inicio de cada turno, no solo al instalar el sistema. Los cambios de luz ambiental en plantas con ventanas o luz natural alteran la lectura de color en cuestión de horas.

Cuándo enviar muestras al laboratorio, y qué pruebas pedir

La inspección en línea cubre defectos visibles, pero hay atributos que solo un laboratorio puede confirmar con rigor. Saber cuándo derivar una muestra evita disputas comerciales y protege contra reclamos posteriores al envío.

Las pruebas de laboratorio más relevantes para complementar la inspección visual incluyen:

• Solidez del color, tanto al lavado como al frote, para anticipar decoloración en uso real del cliente final.
• Estabilidad dimensional, que mide encogimiento tras lavado o exposición a calor.
• Tracción y desgarro, para confirmar resistencia mecánica según el uso previsto de la tela.
• Análisis químico, incluyendo cumplimiento con REACH y listas de sustancias restringidas (RSL).
• Pilling y resistencia a la abrasión, especialmente en telas destinadas a prendas de uso intensivo.

Derive a laboratorio cuando un defecto se repite de forma recurrente sin causa aparente en la línea, cuando existe una disputa contractual sobre calidad, o cuando el cliente o el mercado de destino exigen certificación regulatoria específica. También es buena práctica enviar muestras de forma periódica como auditoría preventiva, incluso sin un problema evidente.

La representatividad de la muestra importa tanto como la prueba en sí. Tome muestras de distintas partes del rollo (inicio, medio, final) y etiquételas con el mismo identificador de lote y rollo que usa la inspección en línea. Solo así el resultado de laboratorio queda trazable hasta el punto exacto de producción, y no como un dato aislado sin contexto.

Qué métricas medir para convertir datos en mejora continua

Una inspección en línea que no genera reporting útil es solo una cámara cara. El valor real aparece cuando los datos se convierten en decisiones de proceso, turno tras turno.

Las métricas prioritarias que un equipo de calidad debería vigilar desde el primer día son:

• Puntos por 100 metros o yardas, la métrica central heredada del Sistema de 4 Puntos, calculada por rollo y agregada por línea.
• Porcentaje de rollos que superan el umbral de rechazo, un indicador directo de estabilidad del proceso productivo.
• Tasa de defecto por tipo, que revela si el problema dominante es de tejido, color, acabado o dimensión.
• Tasa de defecto por telar o línea específica, esencial para aislar causas mecánicas de causas de material.

Un dashboard bien diseñado no solo muestra el histórico, sino que genera alertas cuando la tasa de defectos sube por encima de un límite predefinido en un turno concreto. Reportes segmentados por operario y por turno también ayudan a identificar necesidades de formación específicas, sin convertirse en una herramienta punitiva.

Estructurar un registro auditable por rollo, con fecha, línea, operario, tipo de defecto y puntuación asociada, es lo que permite responder con datos concretos cuando un cliente reclama por calidad meses después del envío. Sin ese historial, cada reclamo se convierte en una discusión sin evidencia verificable.

Cómo conectar la inspección con el ERP: trazabilidad y valor de negocio

Detectar un defecto sirve de poco si esa información se queda aislada en el software de la cámara. El salto de valor real ocurre cuando la inspección en línea transfiere datos automáticamente a un sistema de gestión de planta.

Los datos que deberían viajar hacia el ERP y el módulo de calidad incluyen el identificador único de rollo, imágenes o ejemplos del defecto detectado, las coordenadas exactas por metro, la severidad y su clasificación según el Sistema de 4 Puntos. Con esa información centralizada, el sistema puede activar procesos automáticos:

• Bloqueo automático del rollo cuando supera el umbral de puntos acordado.
• Generación de una no conformidad sin intervención manual del inspector.
• Notificación inmediata a planificación y a la sala de corte para evitar cortar sobre secciones defectuosas.
• Ajuste de parámetros de telar o de terminado, con base en el patrón de defecto detectado con más frecuencia.

Este tipo de automatización elimina el paso manual de trasladar hojas de inspección a un sistema de calidad, un proceso que en muchas plantas todavía depende de planillas de Excel desconectadas del resto de la operación.

El plazo típico de integración sigue un patrón reconocible: diagnóstico inicial de flujos de datos, desarrollo de la conexión vía API o ETL entre el sistema de visión y el ERP, validación con datos reales de producción y formación del equipo. Plantas que ya cuentan con trazabilidad por rollo bien estructurada suelen completar esta integración en semanas, no meses.

El retorno se mide en tres frentes: reducción de rechazo en sala de corte al evitar cortar sobre defectos ya identificados, ahorro en mano de obra al eliminar registro manual duplicado, y mejora del yield general al detectar patrones de defecto que antes pasaban desapercibidos entre turnos.

Consejo profesional: antes de firmar cualquier integración, pida al proveedor una prueba de concepto con datos reales de su planta, no una demo genérica. Confirme que el sistema puede exportar el historial completo de un rollo en menos de un minuto ante una auditoría de cliente.

Errores frecuentes en proyectos de inspección en línea (y cómo evitarlos)

La mayoría de proyectos de inspección en línea no fallan por la tecnología elegida, sino por decisiones operativas mal ejecutadas alrededor de ella.

En el terreno técnico, el error más común es la iluminación inconsistente entre turnos, que genera falsos positivos o negativos según la hora del día. Le sigue de cerca una mala sincronización con el desenrollador, que hace que el sistema registre el defecto en una posición incorrecta del rollo. Las etiquetas de rollo perdidas o duplicadas también rompen la trazabilidad justo cuando más se necesita, durante una reclamación de cliente.

En el terreno operativo, el fallo típico es no tener protocolos claros para el manejo de secciones marcadas como defectuosas. Si la sala de corte no sabe qué hacer con una sección señalada, termina cortando sobre ella de todos modos, anulando el propósito de toda la inspección. La solución pasa por documentar SOPs específicos que definan quién decide, en cuánto tiempo y con qué evidencia.

El obstáculo más difícil de resolver, sin embargo, suele ser humano. La resistencia del equipo de planta ante un sistema que “vigila” su trabajo es real, y las expectativas desalineadas entre dirección y operarios sobre qué hace realmente el sistema generan fricción innecesaria. Involucrar a los inspectores desde el piloto, mostrarles cómo el sistema reduce su carga de trabajo repetitivo en lugar de reemplazarlos, y comunicar resultados de forma transparente son tácticas que funcionan mejor que imponer el cambio desde arriba.

Consejo profesional: dedique la primera semana del piloto exclusivamente a explicar a los operarios qué datos recoge el sistema y para qué se usan. La adopción mejora drásticamente cuando el equipo entiende que el objetivo es reducir reclamos, no vigilar su rendimiento individual.

Checklist operativo rápido antes y durante el piloto

Antes de arrancar cualquier piloto de inspección en línea, confirme estos puntos:

• Condiciones de luz estables y documentadas en la zona de inspección.
• Velocidad de línea conocida y compatible con el tipo de cámara o sensor elegido.
• Muestras con defectos ya identificados disponibles para validar el sistema.
• Criterios de aceptación pactados por escrito, incluyendo el umbral de puntos por 100 metros.

Durante la operación diaria o por turno, el equipo debería ejecutar:

• Calibración rápida de cámaras al inicio de cada turno.
• Revisión de alertas generadas durante el turno anterior antes de arrancar producción.
• Etiquetado inmediato de rollos con defectos que superen el umbral acordado.
• Envío de muestras a laboratorio según la regla pactada (recurrencia, disputa o auditoría periódica).

Ante un defecto severo detectado en tiempo real, la secuencia debe ser inmediata: bloquear el rollo, notificar a planificación y sala de corte, y registrar la no conformidad con evidencia fotográfica y coordenadas exactas. Cuanto más automatizado esté este último paso, menos depende de que un operario recuerde hacerlo manualmente en medio de un turno cargado.

Cómo estimar el coste y el retorno de una instalación de inspección

El presupuesto de una instalación de inspección en línea se compone de varias partidas que conviene desglosar antes de pedir cotizaciones a proveedores.

1. Hardware: cámaras, sensores dimensionales e iluminación específica según el tipo de defecto prioritario.
2. Cómputo en el borde (edge computing): capacidad de procesamiento local para analizar imágenes en tiempo real sin depender de la nube.
3. Adaptadores mecánicos: soportes y ajustes físicos para integrar cámaras en mesas o inspectoras existentes.
4. Integración de software con el ERP: desarrollo de la conexión API o ETL que transfiere datos de defectos al sistema de gestión.
5. Formación del equipo: capacitación de operarios e inspectores en el nuevo flujo de trabajo.
6. Mantenimiento continuo: calibración periódica y soporte técnico del proveedor.

Una fórmula simple para estimar el retorno de la inversión es:

ROI = (Ahorro anual estimado − Coste total del proyecto) / Coste total del proyecto

El ahorro anual estimado se construye sumando la reducción porcentual en rechazo de sala de corte multiplicada por el coste de esa tela, más el ahorro en horas de mano de obra dedicadas antes a inspección manual redundante. Proveedores del sector reportan payback típico de 10 a 14 meses en plantas medianas que migran de inspección manual a visión artificial.

Ciertos factores aceleran ese retorno de forma consistente:

Factor	Efecto sobre el payback
Exportación a mercados con normativa exigente	Acelera el retorno al evitar rechazos costosos en destino
Alto coste de rechazo en sala de corte	Acelera el retorno porque cada metro salvado tiene mayor valor
Volumen de producción elevado	Acelera el retorno al distribuir el coste fijo entre más metros inspeccionados
Baja rotación de personal inspector	Ralentiza el retorno relativo, ya que la inspección manual ya era eficiente

Perspectiva del autor: lecciones aprendidas en planta

En los pilotos de inspección en línea que hemos analizado junto a equipos de calidad textil, el patrón que más se repite no es técnico, sino de acuerdo previo. Las plantas que primero pactan por escrito su umbral de puntos por 100 metros y las categorías de aceptación evitan semanas de fricción posterior entre calidad y producción. Las que instalan la cámara antes de definir esos criterios terminan discutiendo sobre qué significa “aceptable” mientras el sistema ya genera datos que nadie sabe interpretar.

La segunda lección es sobre el tamaño del piloto. Un piloto de una sola línea durante dos a cuatro semanas da información suficiente para decidir sin comprometer presupuesto ni credibilidad ante dirección. Pilotos más largos o en varias líneas simultáneas suelen diluir el foco y retrasan decisiones que podrían tomarse con datos más tempranos.

Por último, conectar la inspección con la sala de corte desde el primer día cambia el resultado del proyecto entero. Un sistema que detecta defectos pero no comunica su ubicación exacta a quien corta la tela solo traslada el problema, no lo resuelve. El registro auditable por rollo, con coordenadas y evidencia fotográfica, es lo que convierte una detección puntual en un argumento sólido frente a reclamos comerciales meses después del envío.

Cómo dar el siguiente paso: integrar inspección con un ERP textil

Datamonplus conecta la inspección en línea con el resto de su operación de una forma que ninguna cámara aislada logra por sí sola: convierte cada defecto detectado en trazabilidad por rollo, no conformidad automática y datos accionables dentro del mismo sistema donde ya gestiona producción y costes.

Si evalúa integrar su sistema de inspección con un ERP, pida en la demo técnica cuatro cosas concretas: cómo se transfieren los datos por rollo, qué tipo de conexión API o ETL usa el proveedor, ejemplos reales de dashboards de calidad y tiempo estimado de implementación. El módulo QualityPlus de Datamonplus está construido específicamente para procesos textiles reales, con control de calidad en tiempo real conectado a producción, logística y costes en una sola plataforma, en lugar de exigirle adaptar un ERP genérico a la lógica de lotes, recetas y defectos que su planta ya maneja.

Los beneficios de conectar inspección y gestión van más allá del reporte: trazabilidad por rollo desde la detección hasta la sala de corte, automatización de no conformidades sin intervención manual, y dashboards de indicadores OEE y OTIF que incorporan calidad como una variable más del proceso, no como un departamento aislado. Con más de 40 años de trayectoria e implementaciones que entran en operación en menos de 90 días, Datamonplus acompaña el diagnóstico, la formación del equipo y la puesta en marcha completa.

Si quiere ver cómo encaja esto en su propia línea de producción, solicite una demostración técnica o revise casos de implementación reales en fábricas de tamaño similar a la suya.

Fuentes

Para profundizar en los criterios técnicos y comerciales tratados en esta guía, estas fuentes ofrecen documentación de referencia útil al negociar con proveedores o formar a su equipo de inspección:

• Four point inspection system — Fersan Tekstil
• Pruebas textiles — Hohenstein
• Inspección textil con visión artificial — CondorVision
